廢氣智能控制系統改造方案

某某電子科技有限公司

廢氣智能控制系統改造方案說明

項目名稱：廢氣智能控制系統改造方案說明

編    號：    TN20170423001

供 應 商： 深圳市天行健機電設備有限公司

日    期：    2017年05月09日

廢氣智能控制系統改造施工方案

一． 現狀分析

貴司樓頂廢氣凈化塔從建廠開始至今已使用7年以上，塔體及配電箱已經風化腐蝕，電箱箱底已上銹穿透，且放至加固鋼構平臺上，會存在以下隱患 ：

1、臺風季節，抵御下降，易造成停機。

2、電箱箱體腐蝕，電線裸露，底座鋼構平臺，萬一漏電，對操  作保養人員存在生命安全。

3、電箱置于鋼構平臺上，運行中共振現象和高溫天氣，電箱散熱不良，影響電箱中變頻器和PLC穩定運行。

4、14套塔置于樓頂，臺風、烈日、夜間運行中，風機、噴淋泵、加藥泵出現異常，不易在最短時間發現。

以上圴對生產車間正常生產，存在較大隱患，特提出相應改善方案

二． 現有已改造完案例參考

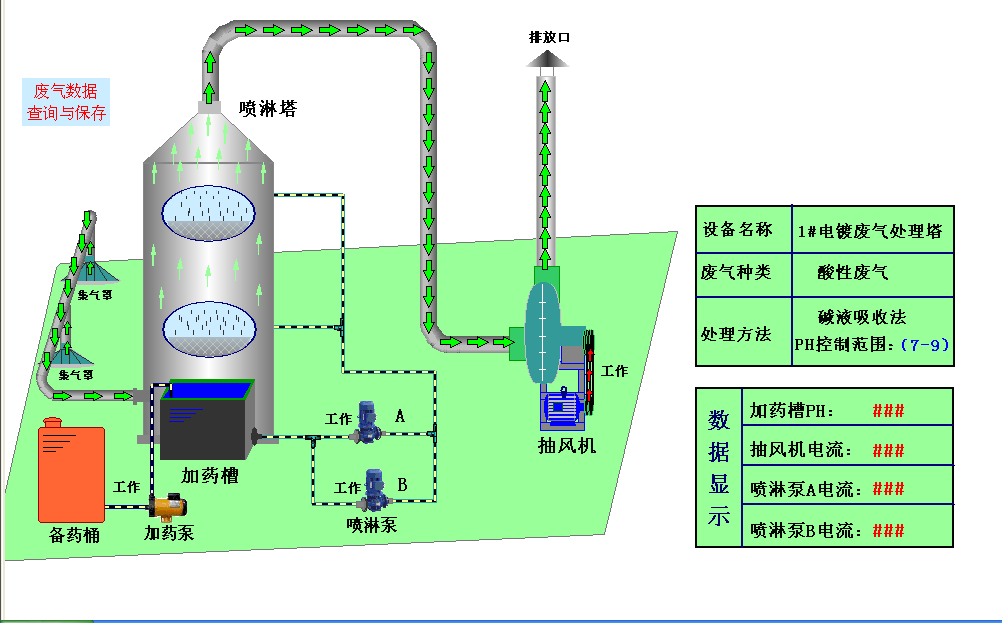

1.下圖為天行健公司改造A客戶電鍍厚金線辦公室廢氣處理監控系統圖片

圖（一）

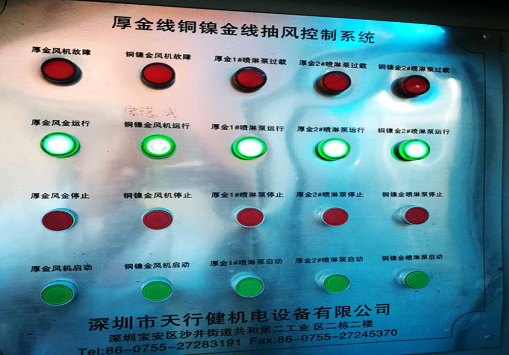

2、天行健公司改造A客戶樓頂電鍍厚金線廢氣電箱操作面板畫面

圖（二）

三．改善方案

結合貴司實地考察和貴司提出達到功能要求，特提出對貴司14個塔分成五大片區，集中制做五個大電箱，電箱外圍做個防雨隔熱房間，房間底做個水泥平臺，內裝個空調，從五個大電箱引監控信號線至3樓保全辦公室，每個塔風機電流、噴淋泵電流，加藥泵添加槽PH全在辦公室監控顯示屏顯出，實時監控每個塔運行狀況。

四．工程設計方案細節說明

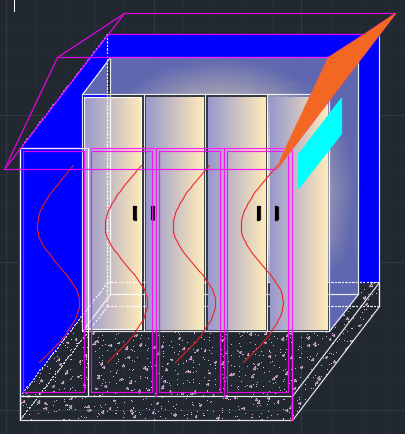

1.電箱房防護設計立體圖

設計說明：

1）電箱底座減震防腐牢固設計：

用模板制做100mm水泥平臺,避免了鋼構平臺共振現象,同時又可預防雨水對電箱底座的浸蝕

2）電箱房隔熱防雨設計：

（1）安裝空調：夏天高溫時,讓電箱內電子元器件,在舒適溫度下穩定運行。

（2）有房間防護提升了對臺風暴雨季節的抵抗能力。

2、監控系統設計說明

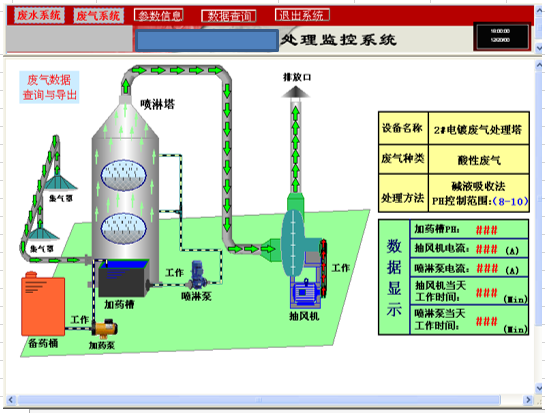

2.1 辦公室顯示畫面

精準設計說明：

1）直觀、動態：每一個塔獨立一個電流、PH值顯示畫面，廢氣塔名稱、廢氣類型、處理方法、泵工作時間全在一屏顯示。

2）實時、精準：實時顯示風機、噴淋泵工作電流，通過電流變化可精準知道風機、噴淋泵工作狀態，避免取接觸器接點信號，接觸器吸死時，誤判！廢氣塔處理槽PH值動態顯示，實時反映中和狀況。

3）實時、警報:14個塔運行中，任何一臺泵、PH值出現問題，圴實時警報顯示。

2.2、可實現在辦公室手動、自動直接起停功能

設計說明：

1）此功能可以實現，建議暫不開啟，。

2）風險評估：因廢氣塔全在樓頂，屬于遠距離操控，易出現人員在樓頂維修保養時，誤操作危及人員生命安全，故暫不開啟。

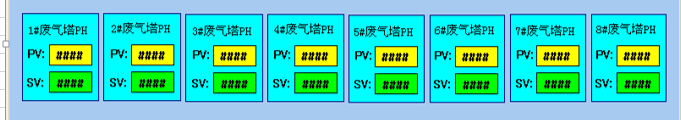

2.3、可實現在辦會室直接調整每個塔PH值

設計說明：

1）操作便捷：不用樓上樓下，直接在辦公室遠端設置。

2）PH值實時精準：動態顯示加藥泵工作狀態，實時精準

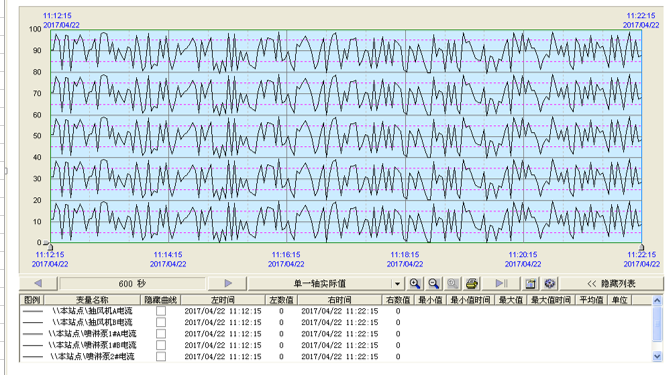

2.4、可生成工作曲線圖和EXCLE表格，便于歷史數據的存儲與查詢

設計說明：

1）分析直觀：通過觀察工作電流和PH值變化曲線，可直接判斷各時間段工作狀態。

2）存儲、查詢方便：自動生成的excle表格，便于日常工作統計記錄。

3、電控箱設計說明

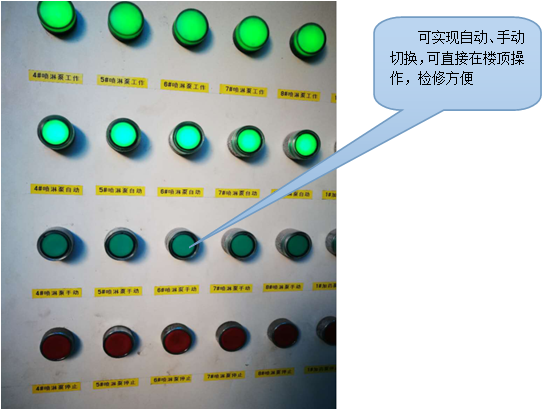

3.1、電箱面板，維修保養操作直觀

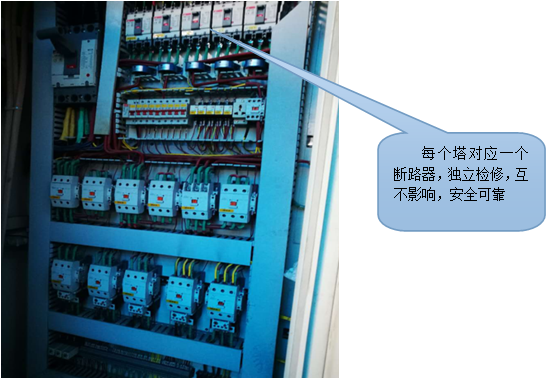

3.2、一塔一斷路器，獨立檢修

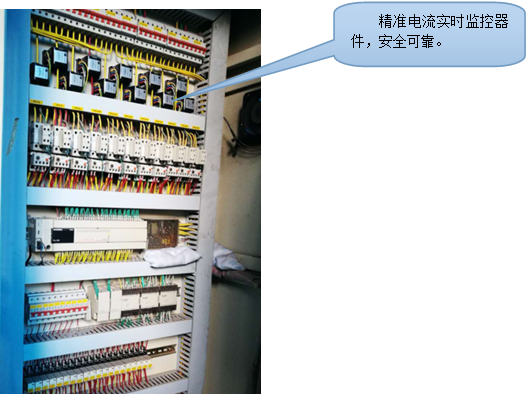

3.3、精準電流實時監控器件

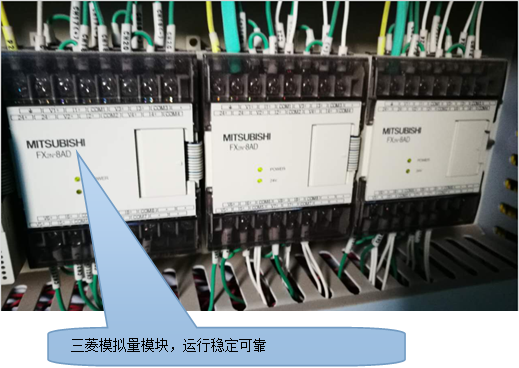

3.4、采用進口三菱模塊

五、施工計劃

步驟一：做好五個獨立電箱房基礎

步驟二：做好五個獨立電箱房

步驟三：安裝好五個電箱

步驟四：安裝好五個電箱與辦公室監控系統

步驟五：分階段拆裝變頻器和對接各個塔風機、噴淋泵、加藥泵

步驟六：辦公室監控畫面調試運行

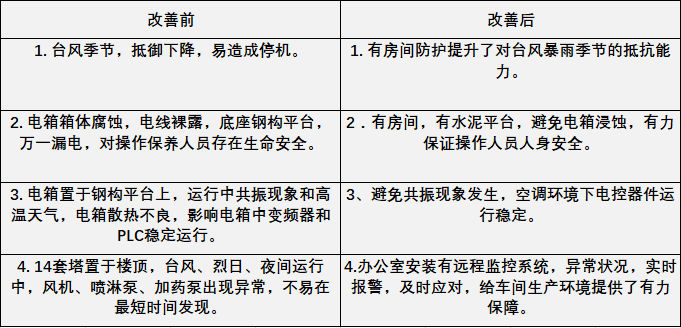

六、改善前后效果對比
